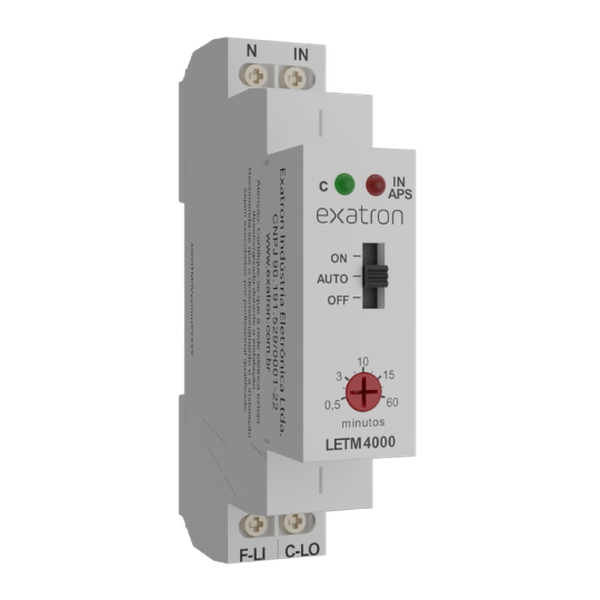

Relé Temporizador - Minuteria MultifunçãoO Relé Temporizador - Minuteria Multifunção LETM4000 é destinado ao comando temporizado de iluminação de halls, corredores, escadarias, motores elétricos, exaustores de churrasqueiras e banheiros, entre outras cargas.
Potência de Comando
AC-5b AC-5a AC-7b
2000 W 900 W 300 W
Instalação:
Certifique-se que a rede elétrica esteja desenergizada durante a instalação.
Fixe o contator no trilho DIN 35mm.
Recomenda-se que o dimensionamento e a instalação sejam feitos por profissional qualificado.
Conecte os fios de acordo com o esquema de montagem.
Funcionamento:
*Funções Chave Seletora:
Função ON
Função AUTO
Função OFF
Carga sempre
ligada
Carga ligada somente com acionamento da
chamada e durante o tempo ajustado no trimpot
Carga sempre desligada
*Funções LED
Função
LED VERDE
ON
Sempre ligado
AUTO
Se a carga estiver ligada o led pisca uma vez por segundo
OFF
Desligado
*Função Auto
Função
Tempo de pressionamento
do interruptor
Estado da carga
(após pressionar o interruptor)
AUTO
3 segundos
OFF
Com o ajuste de tempo em qualquer posição da chave seletora, após acionar a carga, pressionando o interruptor por 3 segundos a carga é desacionada.
